Solides und präzises Werkzeugeinstellgerät - optimal ausgelegt für industrielle Anforderungen
Eine stabile Einheit aus torsionssteifen Stahlprofilen und je zwei Linearführungen mit Kugelumlaufschuhen bilden die Basis beider Achsen
Formstabiler, hochgenauer Aufbau der X- und Z-Achse
Die Endlos-Feinverstellung in beiden Achsen ermöglicht ein mikrometerfeines Anfahren
Über die pneumatische Einhandbedienung lassen sich die Achsen schnell verstellen, wahlweise einzeln oder zusammen
Höchste Messsicherheit durch präzise Marken-Glasmaßstäbe in beiden Achsen
Einstell- und Messgerät mit torsionssteifem Grauguss
Grundkörper und Turm
Messweg: X: -5 bis 400 mm / Z: 500 mm
Je 2 Linearführungen in beiden Achsen
Gekapselte Glaßmaßstäbe in beiden Achsen
Optik:
CMOS Kamera mit LED-Ringlicht und zusätzlichem Auflicht zur
Schneideninspektion im Live-Bild
Messsteuerung: "CoVis Messsoftware, 15,4" Touch Screen Panel PC unter Windows 10
Peripherie:
Das Einstellgerät ist mit einem verstellbaren Schwenkarm für die ergonomische Bedienung ausgestattet.
Ein Drucker kann unter dem Panel PC auf dem dafür vorgesehenen Druckerablagetableau platziert werden.
Spindel:
Präzisionsspindel mit SK50 Grundaufnahme mit 360°Bremse, 90° Arretierung für stehende Werkzeuge und zusätzlicher Vakuumspannung.
Verstellung:
Pneumatische Schnellverstellung
Feinverstellung mittels Handräder in beiden Achsen

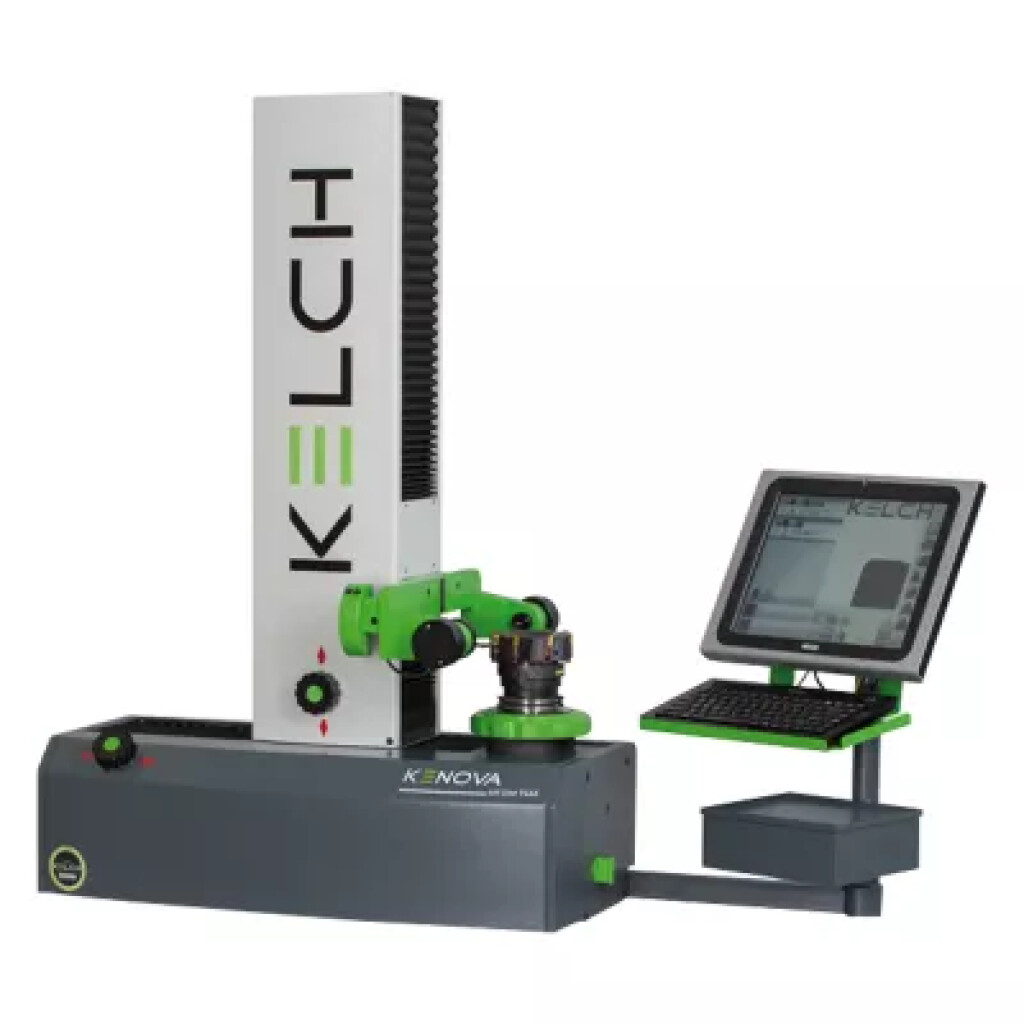

Werkzeugvoreinstellgerät
mit CMOS-Kamera und Messsoftware
